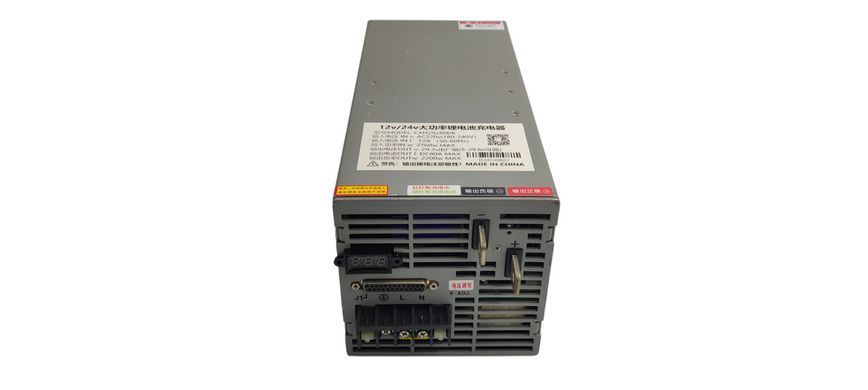

Зарядний пристрій для акумуляторів LiFePO4 12/24В, 80А

Потужний зарядний пристрій для LiFePO4 акумуляторів 24 В з максимальним зарядним струмом до 80 А та потужністю до 2200 Вт. Призначений для швидкого заряджання літій-залізо-фосфатних акумуляторів великої ємності, які використовуються в системах резервного живлення, сонячних електростанціях, інверторних установках, кемперах та автономному обладнанні.

Пристрій розрахований на роботу з акумуляторними збірками LiFePO4 8S з номінальною напругою 25,6 В (клас 24 В). Заводська вихідна напруга становить 29,2 В, що відповідає напрузі повного заряду восьми послідовно з'єднаних LiFePO4 елементів.

Важливою особливістю моделі є можливість регулювання вихідної напруги за допомогою підстроєчного резистора. Це дозволяє налаштувати кінцеву напругу заряджання відповідно до характеристик акумуляторної батареї та вимог її системи керування BMS.

Наприклад, для LiFePO4 батареї 8S можна встановити нижчу кінцеву напругу заряджання, якщо це передбачено виробником акумулятора. Такий режим допомагає зменшити час перебування елементів поблизу максимально допустимої напруги.

Зарядний пристрій виконаний у міцному металевому корпусі з активною системою охолодження. Вбудований вентилятор забезпечує відведення тепла від силових компонентів під час роботи з високим навантаженням.

Основні технічні характеристики

• Тип пристрою: мережевий зарядний пристрій для акумуляторів

• Тип акумуляторів: LiFePO4

• Конфігурація батареї: 8S

• Номінальна напруга акумулятора: 25,6 В (клас 24 В)

• Заводська вихідна напруга: 29,2 В

• Регулювання напруги: так, підстроєчним резистором

• Максимальний зарядний струм: до 80 А

• Максимальна вихідна потужність: до 2200 Вт

• Вхідна напруга: 180-240 В AC

• Частота мережі: 50/60 Гц

• Максимальний вхідний струм: 12 А

• Система охолодження: активна, вентилятор

• Індикація стану: світлодіодна

• Корпус: металевий

• Вага: близько 6 кг

Фактичний зарядний струм залежить від напруги акумулятора, режиму заряджання та обмеження максимальної вихідної потужності пристрою.

Регулювання вихідної напруги

На відміну від зарядних пристроїв із жорстко фіксованою вихідною напругою, ця модель дозволяє коригувати напругу заряджання за допомогою підстроєчного резистора.

Можливість налаштування особливо корисна для власників самостійно зібраних LiFePO4 батарей, інверторних систем та акумуляторних блоків з індивідуальними параметрами BMS.

Регулювання дозволяє:

• адаптувати кінцеву напругу заряджання до характеристик акумулятора;

• використовувати знижені пороги напруги для більш щадного режиму заряджання;

• узгодити зарядну напругу з налаштуваннями BMS;

• точніше налаштувати роботу зарядного пристрою в автономній системі живлення.

Діапазон регулювання залежить від виконання пристрою. Налаштування необхідно виконувати з контролем вихідної напруги вимірювальним приладом.

Системи захисту та охолодження

Зарядний пристрій оснащений системами захисту для стабільної роботи під навантаженням:

• захист від короткого замикання;

• захист від перевантаження;

• захист від перегріву;

• активне вентиляторне охолодження;

• автоматичне завершення заряджання;

• світлодіодна індикація робочого стану.

Металевий корпус забезпечує механічну міцність конструкції, а примусова вентиляція допомагає ефективно відводити тепло під час інтенсивного заряджання.

Світлодіодна індикація

• Зелений індикатор: зарядний пристрій підключений до мережі та готовий до роботи.

• Червоний індикатор: виконується заряджання акумулятора.

• Зелений індикатор після заряджання: процес заряджання завершено.

Для яких систем підходить

Зарядний пристрій можна використовувати для заряджання LiFePO4 акумуляторів у:

• домашніх системах резервного та безперебійного живлення;

• сонячних електростанціях з акумуляторним накопичувачем;

• інверторних системах на 24 В;

• кемперах, автобудинках та автономному транспорті;

• системах живлення телекомунікаційного обладнання;

• самостійно зібраних акумуляторних батареях LiFePO4 8S.

Високий зарядний струм до 80 А особливо корисний для батарей ємністю 200, 230, 280 А·год та більше, якщо їхня BMS і виробник акумуляторів допускають таке навантаження.

Переваги зарядного пристрою

• Висока потужність до 2200 Вт - швидке відновлення заряду акумуляторів великої ємності.

• Зарядний струм до 80 А - значно менший час заряджання порівняно з малопотужними зарядними пристроями.

• Регулювання вихідної напруги - можливість індивідуального налаштування параметрів заряджання.

• Сумісність з LiFePO4 8S - підходить для популярних 24-вольтових акумуляторних систем.

• Активне охолодження - ефективне відведення тепла при високих навантаженнях.

• Металевий корпус - надійна конструкція для стаціонарного використання.

• Світлодіодна індикація - зручний контроль процесу заряджання.

Рекомендації з експлуатації

Перед підключенням необхідно переконатися, що акумулятор має відповідну конфігурацію та допускає встановлену вихідну напругу зарядного пристрою.

Акумуляторна батарея повинна мати BMS, розраховану на відповідний зарядний струм. Якщо максимально допустимий струм заряджання батареї менший за 80 А, необхідно забезпечити його обмеження відповідно до характеристик акумулятора.

Для підключення слід використовувати силові кабелі, роз'єми та захисні елементи, розраховані на відповідний струм. Необхідно забезпечити правильну полярність та достатню вентиляцію корпусу.

Налаштування підстроєчного резистора повинно виконуватися кваліфікованим фахівцем з дотриманням правил електробезпеки.

Увага: регулювання напруги не означає автоматичної сумісності з усіма акумуляторами 12 В і 24 В. Цей зарядний пристрій призначений насамперед для LiFePO4 батарей 8S. Використання з іншими конфігураціями потребує підтвердження допустимого діапазону регулювання та режиму заряджання.
