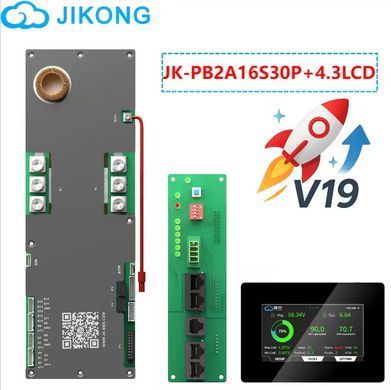

JIKONG JK-PB2A16S30P V19 — BMS для потужних акумуляторних систем
JIKONG JK-PB2A16S30P V19 — інтелектуальна BMS нового покоління для керування літієвими акумуляторними батареями у системах резервного та автономного живлення. Модель розрахована на роботу зі струмом до 300 А, оснащена активним балансиром 2 А та підтримує обмін даними з інвертором через CAN і RS485.
Комплектація з LCD-дисплеєм 4,3″ особливо зручна для стаціонарних акумуляторних систем: основні параметри батареї можна контролювати без смартфона або комп'ютера. На екрані відображаються напруга батареї, струм заряду та розряду, рівень SOC, температури та стан окремих комірок.
Для LiFePO4, Li-ion та LTO батарей
JK-PB2A16S30P підтримує різні типи літієвих акумуляторів і дозволяє гнучко налаштувати параметри відповідно до конкретної збірки.
Підтримувані конфігурації:
- LiFePO4 — 8S–16S;
- Li-ion / NMC — 7S–16S;
- LTO — 14S–16S.
Особливо популярне застосування цієї BMS — 16S LiFePO4 батареї з номінальною напругою 51,2 В для домашніх інверторних систем.
Струм заряду та розряду до 300 А
Силова частина BMS розрахована на високі навантаження. Максимальний тривалий струм заряду та розряду становить до 300 А, що дозволяє використовувати JK-PB2A16S30P з потужними інверторами та акумуляторними батареями великої місткості.
Такий запас по струму актуальний для:
- домашніх систем резервного живлення;
- сонячних електростанцій;
- систем накопичення енергії;
- автономних будинків;
- серверних та телекомунікаційних систем;
- потужних DIY LiFePO4 акумуляторів.
Активний балансир 2 А
Вбудоване активне балансування — одна з ключових переваг JK BMS. Максимальний струм балансира становить 2 А.
Система не просто розсіює надлишкову енергію, а перерозподіляє її між комірками. Це дозволяє ефективніше вирівнювати напругу у великих акумуляторних збірках і підтримувати комірки в більш збалансованому стані.
Користувач може налаштовувати напругу початку балансування та допустиму різницю між комірками.
LCD-дисплей 4,3″
Комплектний кольоровий LCD-дисплей діагоналлю 4,3 дюйма дозволяє швидко перевірити стан акумулятора без запуску мобільного застосунку.
На екрані доступні:
- загальна напруга батареї;
- поточний струм;
- SOC;
- залишкова місткість;
- напруга кожної комірки;
- максимальна та мінімальна напруга комірок;
- температурні показники;
- статус заряду та розряду;
- системні попередження.
Дисплей добре підходить для встановлення на передню панель акумуляторного корпусу або шафи.
Bluetooth і застосунок JK BMS
Через Bluetooth BMS підключається до смартфона. У застосунку можна переглядати параметри батареї у реальному часі та змінювати основні налаштування.
Доступні контроль і налаштування:
- напруги окремих комірок;
- струму заряду та розряду;
- SOC;
- температури;
- порогів перенапруги;
- мінімальної напруги комірки;
- максимального струму;
- параметрів балансування;
- температурних обмежень;
- MOSFET заряду та розряду.
CAN і RS485 для підключення інвертора
JIKONG JK-PB2A16S30P V19 підтримує цифровий зв'язок з інверторами через CAN та RS485.
При використанні сумісного протоколу інвертор може отримувати від BMS інформацію про:
- рівень заряду батареї;
- напругу;
- струм;
- температуру;
- стан заряду;
- аварійні повідомлення;
- допустимі параметри заряджання.
Це дозволяє створити повноцінну систему, де інвертор і акумулятор працюють узгоджено.
Паралельна робота акумуляторів
Модель підтримує об'єднання декількох акумуляторних батарей у загальну систему. Адресація дозволяє використовувати до 16 BMS.
Це зручно для поступового збільшення місткості системи: наприклад, спочатку встановити одну батарею, а в майбутньому додати ще декілька аналогічних модулів.
Захист акумулятора
JK BMS контролює ключові параметри батареї та відключає заряд або розряд при виникненні небезпечних умов.
Передбачений контроль:
- перенапруги комірок;
- надмірного розряду;
- перевищення струму;
- короткого замикання;
- високої температури;
- низької температури заряджання;
- температури силової частини;
- несправностей окремих комірок.
Додаткові функції
Версія V19 орієнтована саме на стаціонарні інверторні системи та має низку додаткових можливостей:
- функція попереднього заряду інвертора;
- керування підігрівом батареї;
- програмовані сухі контакти;
- підключення зовнішніх температурних датчиків;
- керування допоміжним обладнанням;
- журнал подій;
- підключення до ПК;
- робота декількох батарей паралельно.
Технічні характеристики
- Бренд: JIKONG / JK BMS
- Модель: JK-PB2A16S30P
- Версія: V19
- Тип: Smart Inverter BMS
- LiFePO4: 8S–16S
- Li-ion / NMC: 7S–16S
- LTO: 14S–16S
- Максимальний струм заряду: 300 А
- Максимальний струм розряду: 300 А
- Активне балансування: до 2 А
- Bluetooth: є
- CAN: є
- RS485: є
- UART: є
- Підключення LCD: є
- Діагональ LCD: 4,3″
- Роздільна здатність дисплея: 480 × 272
- Паралельна робота BMS: до 16 блоків
- Підтримка підігріву батареї: є
- Сухі контакти: є
- Температурні датчики: підтримуються
- Попередній заряд інвертора: є
Переваги
- високий струм до 300 А;
- активне балансування 2 А;
- кольоровий LCD 4,3″;
- Bluetooth-моніторинг;
- CAN та RS485 для інвертора;
- підтримка 16S LiFePO4;
- можливість паралельної роботи декількох батарей;
- великий набір налаштувань захисту;
- підходить для акумуляторів великої місткості.
